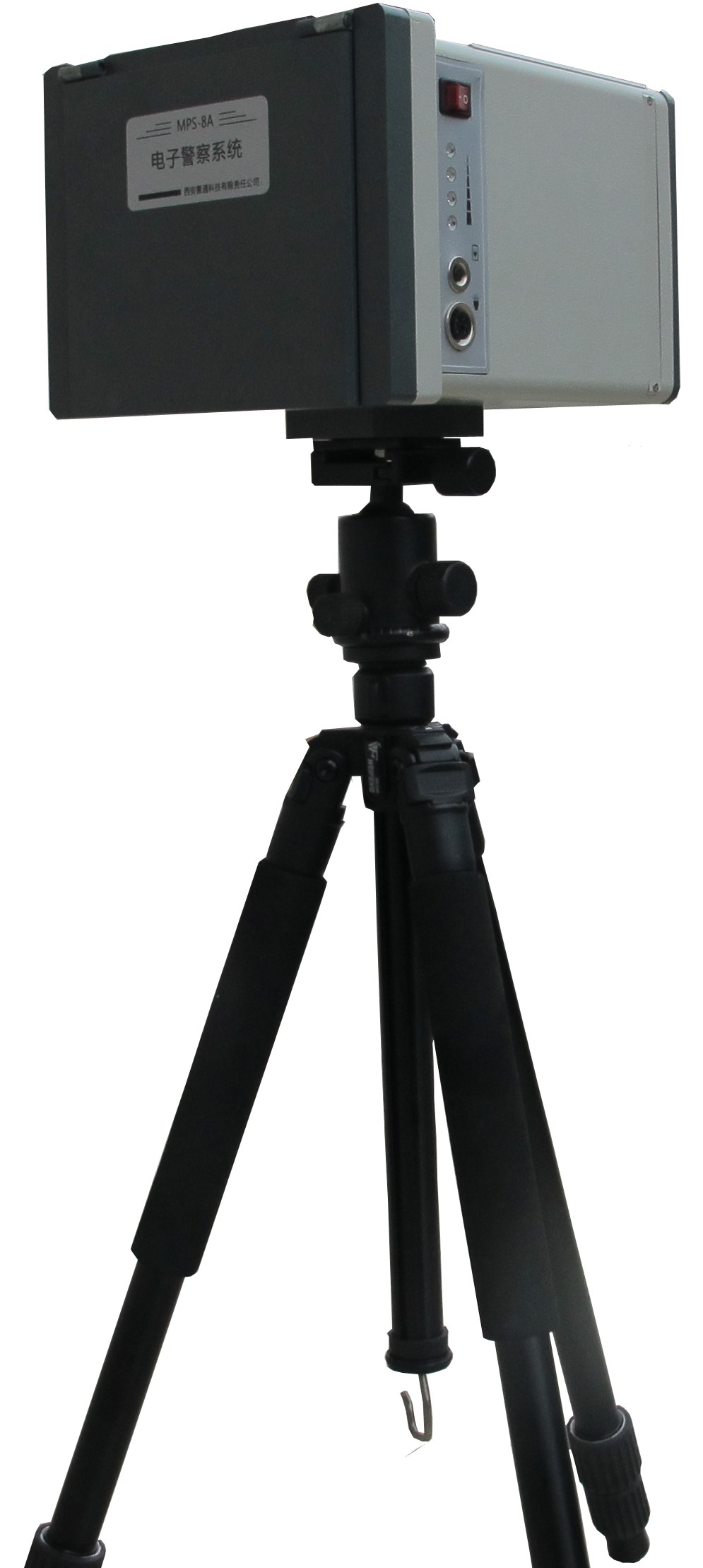

MPS-8A電子警察是一款高清晰圖像、寬溫度范圍、小巧簡捷、可靠性高的便攜式電子警察系統。
1、工作原理
系統主要由四部分：雷達測速儀、攝像模塊、顯示模塊、嵌入式電池模塊配套組成。
雷達部分：測速雷達應用多普勒原理進行工作，雷達發射頻率為f0的電磁波，遇到相同或相反方向運動的目標時，目標反射回的電磁波頻率將發生變化，其變化值與目標運動速度相關，通過處理雷達回波的頻率變化即可準確的測量目標速度，其誤差值不大于±1Km/h。
攝像部分：采用130萬彩色工業級攝像機，具有較高的性能及工作可靠性。攝像機連續將清晰的彩色視頻信號送至系統。系統接收來自雷達的速度信息數據、攝像機的實時圖像信號，系統軟件實時運算判斷，當系統檢測到雷達所測的目標速度大于系統設定的限速值，并且此時目標的運動圖像同時送達系統處理器時，自動控制即可將目標的數字圖像及速度值等相關信息形成記錄儲存于系統(SD卡)內。
供電電池使用聚合物鋰電池，體積小容量大，電池成功嵌入設備內，免去了電源線的麻煩。
顯示屏為彩色、高亮、寬溫觸摸屏，可顯示實時視頻圖像，在屏上點擊即可完成一系列設置，操作簡便。
2、基本功能
可對超速違章現象進行自動抓拍，抓拍的圖片中疊加有日期、時間、地點、限速值、實際值、超速值、超速比率等取證信息�？筛鶕�(jù)需要隨時調節連續抓拍圖片數量1--3張。同時可對其它違章現象如壓線、違停、逆行等其他違法行為進行實時手動抓拍；抓拍的圖片可通過3G或WIFI無線傳輸至遠端處理設備。

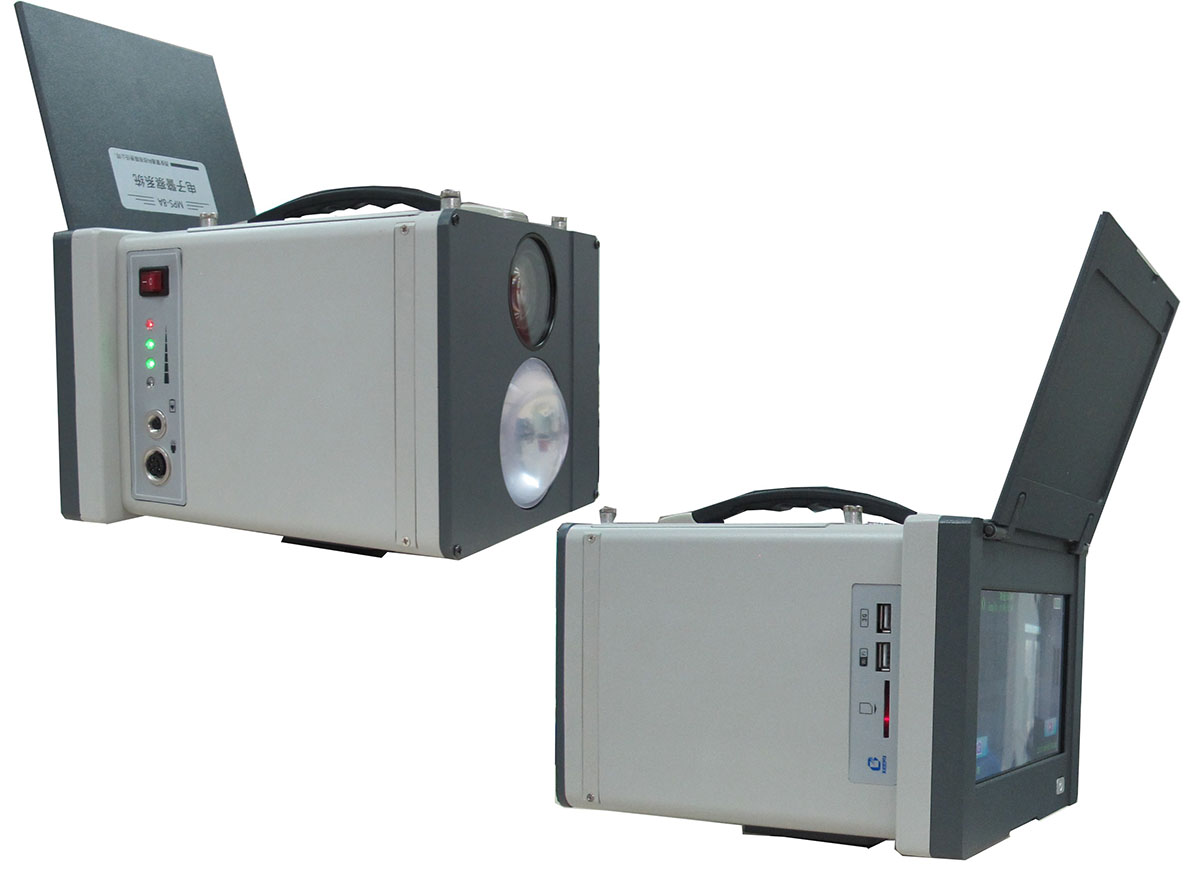

3、外形結構
1.攝像模塊:130萬高清圖像取證單元。
2.電源開關：系統電源開啟或關閉。
3.嵌入式電池模塊：提供12V的電源供應。
4.測速雷達：雷達測速單元。
5.3G傳輸插口：插入3G上網卡可3G傳輸。
6.Wifi傳輸插口：插入Wifi模塊可短距離無線傳輸。
7.顯示屏幕：提供7``TFT顯示區域。
8.SD卡槽：可拔插的SD卡槽。
各項參數設置說明

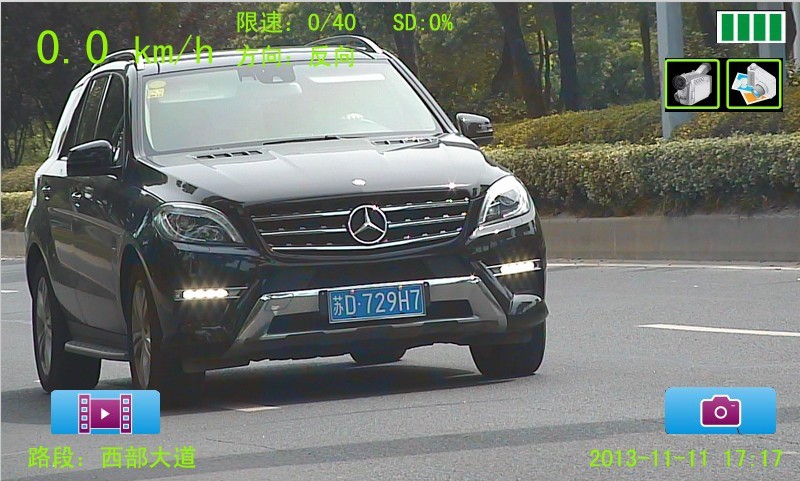

打開顯示屏右下角的電源(長按電源開關兩秒鐘)，系統啟動到如下圖所示界面。
界面左上角為目標車輛速度顯示區，無速度時顯示為0；右上角為電量指示區，實時顯示當前電量；左下角為抓拍按鈕（每次抓拍違章照片后就會顯示1處的圖標）；右下角為錄像按鈕（每次拍攝錄像后就會顯示2處的圖標）；全屏顯示實時動態視頻。

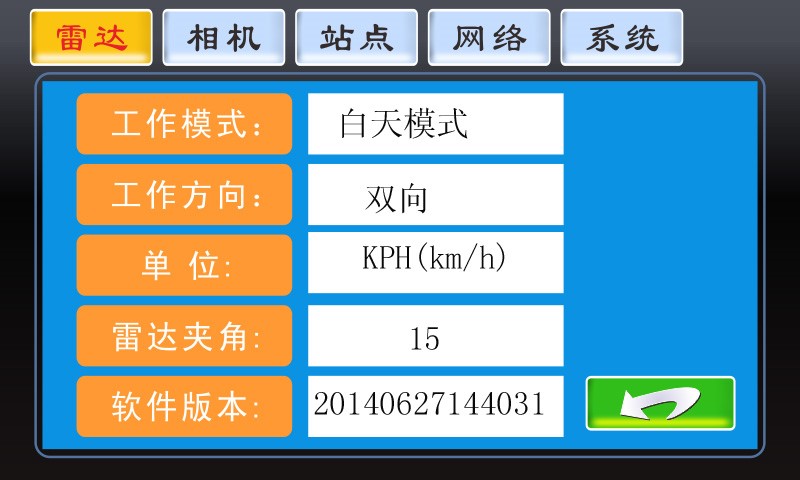

4、雷達配置
技術參數
1：雷達發射頻率： 24.125G HZ（K波段）
2：雷達3db波束寬度： ±5°
3：雷達測速范圍： 20km/h～300km/h
4：雷達測速準確度： 0～－6 km/h（≤100km/h），
0～－6%（>100km/h）
5．攝像機類型： 變焦一體化彩色攝像機
6：光學變焦： 20倍（焦距：4～84毫米）
7：圖片分辨率： 1280×960
8. 拍攝圖像解析度： 130萬像素
9：傳輸方式： 3G 傳輸或WI-FI傳輸
10：存儲方式： SD卡
11：顯示屏: 7″彩色觸摸液晶屏
13：車輛捕獲率： ≥95%
15：圖像格式： JPEG
16：系統功耗： 18W
17：閃光燈接口： 專用
18：電池容量： +DC 12V/24Ah
19：產品體積： 230mm×170mm×150mm
20：產品重量： 5.8Kg |
